Зупинка електропостачання може статися в будь-який момент, і тоді генератор стає єдиним джерелом живлення для будинку. Однак просто купити агрегат недостатньо — його потрібно правильно підключити, щоб уникнути короткого замикання, пошкодження техніки чи навіть пожежі. У цьому гайді розглянемо всі етапи підключення генератора, від вибору обладнання до запуску системи, з акцентом на безпеку та ефективність.
Перш ніж розпочати монтаж, варто зрозуміти, що підключення генератора — це не лише механічне з’єднання проводів. Це комплекс заходів, який включає вибір типу підключення, розрахунок потужності, встановлення захисних пристроїв та дотримання норм електробезпеки. Навіть невелика помилка може призвести до серйозних наслідків, тому кожен крок потребує уваги.
Для тих, хто планує підключати генератор самостійно, важливо мати базові знання з електротехніки та вміти користуватися мультиметром. Якщо ж досвіду недостатньо, краще звернутися до фахівця. У будь-якому разі, цей гайд допоможе зрозуміти процес і уникнути типових помилок.
Який генератор обрати для дому
Вибір генератора залежить від кількох ключових факторів: потужності, типу палива, тривалості роботи та особливостей підключення. Перш за все, потрібно визначити, які прилади будуть живитися від генератора під час відключення електроенергії. Це можуть бути холодильник, освітлення, бойлер, насосна станція чи навіть електроплита. Кожен прилад має свою потужність, яку можна знайти в технічному паспорті або на заводській табличці.
Для розрахунку загальної потужності слід скласти споживання всіх приладів, які планується підключати одночасно. Важливо враховувати, що деякі пристрої, наприклад, холодильники чи насоси, мають пускові струми, які в кілька разів перевищують номінальну потужність. Тому до загальної суми потрібно додати запас у 20-30%. Наприклад, якщо сумарна потужність приладів становить 3 кВт, генератор повинен мати потужність не менше 4 кВт.
Тип палива також відіграє важливу роль. Бензинові генератори найпоширеніші завдяки своїй доступності та простоті експлуатації. Вони ідеально підходять для короткочасного використання, наприклад, під час аварійних відключень. Дизельні генератори економічніші в плані витрати палива та довговічніші, але дорожчі в обслуговуванні. Газові генератори працюють на природному газі або пропані, що робить їх зручними для тривалої експлуатації, але вимагають підключення до газопроводу.
Ще один важливий момент — це тип запуску генератора. Ручний запуск підходить для невеликих агрегатів, але для потужних генераторів краще обирати електричний стартер або автоматичний ввід резерву (АВР). АВР дозволяє генератору запускатися автоматично при зникненні напруги в мережі, що особливо зручно для будинків з постійним проживанням.
Окремо варто згадати про рівень шуму. Генератори з повітряним охолодженням зазвичай гучніші, ніж з рідинним. Якщо агрегат планується встановлювати поблизу житлових приміщень, краще обрати модель з низьким рівнем шуму або передбачити звукоізоляційний бокс.
Необхідне обладнання для підключення
Підключення генератора до домашньої мережі вимагає не лише самого агрегату, а й додаткового обладнання, яке забезпечить безпеку та зручність експлуатації. Основні компоненти, які знадобляться:
- автоматичний перемикач резерву (АВР) або ручний перемикач;
- кабель відповідного перерізу для підключення генератора до щитка;
- розетка для підключення генератора (якщо використовується ручне підключення);
- автоматичні вимикачі та пристрої захисного відключення (ПЗВ);
- мультиметр для перевірки напруги;
- заземлюючий контур та провід для заземлення;
- ізоляційна стрічка та клемні колодки;
- інструменти: викрутки, плоскогубці, ніж для зачищення проводів.
Автоматичний перемикач резерву (АВР) — це пристрій, який автоматично перемикає живлення будинку з мережі на генератор при зникненні напруги. Він складається з двох контакторів, які не можуть бути одночасно замкнені, що виключає можливість паралельної роботи генератора та мережі. Це критично важливо, оскільки паралельна робота може призвести до пошкодження генератора або навіть пожежі.
Якщо АВР не передбачено, можна використовувати ручний перемикач. Він дешевший, але вимагає втручання людини для перемикання живлення. Такий варіант підходить для тимчасового використання генератора, наприклад, під час короткочасних відключень.
Кабель для підключення генератора до щитка повинен бути розрахований на струм, який споживає генератор. Наприклад, для генератора потужністю 5 кВт при напрузі 220 В струм становитиме близько 23 А. Для такого струму підійде кабель з мідними жилами перерізом 4 мм². Важливо, щоб кабель був гнучким і мав подвійну ізоляцію, оскільки він буде піддаватися механічним навантаженням.
Заземлення генератора — обов’язкова умова безпечної експлуатації. Заземлюючий контур можна виготовити самостійно, вкопавши в землю металевий стрижень або кутник на глибину не менше 1,5 метра. До стрижня приєднується мідний провід перерізом не менше 6 мм², який підключається до заземлювальної клеми генератора. Це захистить від ураження електричним струмом у разі пошкодження ізоляції.
Перед початком монтажу варто перевірити всі компоненти на справність. Наприклад, мультиметром можна виміряти опір ізоляції кабелю, а також перевірити роботу автоматичних вимикачів. Якщо виявлено будь-які несправності, їх слід усунути до підключення генератора.
Де краще встановити генератор
Місце встановлення генератора має велике значення для його безпечної та ефективної роботи. По-перше, агрегат повинен бути захищений від атмосферних опадів та вологи. Ідеальним варіантом є окреме приміщення або навіс, який захистить генератор від дощу та снігу. Якщо такого приміщення немає, можна використовувати спеціальний захисний бокс, який продається в магазинах електротехніки.
По-друге, генератор повинен бути встановлений на рівній та міцній поверхні. Це може бути бетонна плита, металевий лист або спеціальна підставка. Важливо, щоб поверхня була стійкою, оскільки вібрації під час роботи генератора можуть призвести до його зміщення. Крім того, генератор не повинен стояти на землі, щоб уникнути потрапляння вологи в агрегат.
По-третє, необхідно забезпечити достатню вентиляцію. Генератори з повітряним охолодженням виділяють багато тепла, тому їх не можна встановлювати в закритих приміщеннях без вентиляції. Навіть невеликий генератор може нагрітися до небезпечних температур, якщо його встановити в тісному приміщенні. Для генераторів з рідинним охолодженням вентиляція також важлива, хоча й менш критична.
Ще один важливий момент — це відстань від генератора до житлових приміщень. Генератори, особливо бензинові, виділяють вихлопні гази, які містять чадний газ. Цей газ не має запаху та може призвести до отруєння. Тому генератор слід встановлювати на відстані не менше 5 метрів від вікон та дверей житлових приміщень. Якщо генератор встановлюється в закритому приміщенні, необхідно передбачити витяжну вентиляцію для відведення вихлопних газів.
Також варто врахувати зручність доступу до генератора для обслуговування. Агрегат потрібно періодично заправляти паливом, перевіряти рівень масла та проводити технічне обслуговування. Тому місце встановлення повинно бути легкодоступним, але при цьому захищеним від сторонніх осіб, особливо дітей.
Нарешті, генератор не повинен заважати проїзду автомобілів чи пересуванню людей. Якщо агрегат встановлюється на вулиці, його слід розмістити так, щоб він не загороджував вхід до будинку чи гаражу. Також варто передбачити можливість під’їзду автомобіля для заправки генератора паливом.
Схеми підключення генератора до мережі
Існує кілька способів підключення генератора до домашньої мережі, кожен з яких має свої переваги та недоліки. Вибір схеми залежить від потужності генератора, типу підключення та вимог до безпеки. Розглянемо найпоширеніші варіанти.
Порівняльна таблиця схем підключення генератора:
| Схема підключення | Переваги | Недоліки | Рекомендації щодо використання |
|---|---|---|---|
| Ручне підключення через розетку | Простота монтажу; низька вартість обладнання; можливість підключення без змін у щитку. |
Відсутність автоматизації; ризик паралельної роботи з мережею; необхідність ручного перемикання. |
Підходить для тимчасового використання; для генераторів малої потужності; коли немає можливості встановити АВР. |
| Ручне підключення через перемикач | Виключає паралельну роботу з мережею; простіше в експлуатації, ніж підключення через розетку; можливість підключення до окремих ліній. |
Відсутність автоматизації; необхідність ручного перемикання; вимагає змін у щитку. |
Підходить для постійного використання; для генераторів середньої потужності; коли потрібно підключати окремі лінії. |
| Автоматичне підключення через АВР | Повна автоматизація; виключає паралельну роботу з мережею; безпека та зручність експлуатації. |
Висока вартість обладнання; складність монтажу; потребує професійного налаштування. |
Ідеально для будинків з постійним проживанням; для генераторів великої потужності; коли потрібна максимальна надійність. |
Ручне підключення через розетку — найпростіший спосіб, який не вимагає змін у домашній електромережі. Для цього генератор підключається до спеціальної розетки, яка встановлюється на вулиці або в гаражі. Від розетки кабель йде до окремих приладів або до ввідного щитка. Однак цей спосіб має суттєвий недолік: при відновленні електропостачання генератор може залишитися підключеним до мережі, що призведе до паралельної роботи та пошкодження агрегату.
Ручне підключення через перемикач більш безпечне. Для цього в щитку встановлюється перемикач, який дозволяє вибрати джерело живлення: мережу або генератор. Перемикач має три положення: «Мережа», «Вимкнено» та «Генератор». Це виключає можливість паралельної роботи та робить підключення більш надійним. Однак перемикання все одно потрібно робити вручну, що не завжди зручно.

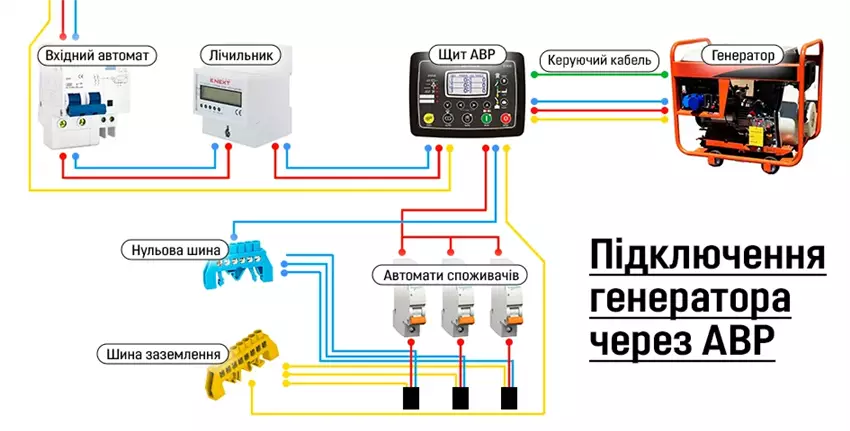

Автоматичне підключення через АВР — найзручніший та найбезпечніший спосіб. АВР самостійно перемикає живлення з мережі на генератор при зникненні напруги та повертає все назад при відновленні електропостачання. Це особливо зручно для будинків з постійним проживанням, де важливо мінімізувати час відключення електроенергії. Однак АВР вимагає професійного монтажу та налаштування, а також коштує дорожче за інші варіанти.
Незалежно від обраної схеми, важливо дотримуватися правил електробезпеки. Перед підключенням генератора слід відключити ввідний автомат, щоб унеможливити потрапляння напруги з мережі на генератор. Також варто перевірити відсутність напруги на проводах за допомогою мультиметра.
Покрокова інструкція з підключення генератора
Підключення генератора до домашньої мережі — процес, який вимагає чіткого дотримання інструкцій та правил безпеки. Нижче наведено покроковий алгоритм для ручного підключення через перемикач, який підходить для більшості випадків.
Перший крок — підготовка робочого місця. Перед початком робіт слід відключити ввідний автомат у щитку, щоб знеструмити всю домашню мережу. Це унеможливить потрапляння напруги з мережі на генератор під час підключення. Також варто переконатися, що генератор вимкнений і не підключений до розетки або перемикача.
Другий крок — встановлення перемикача. Перемикач монтується в щитку на DIN-рейку поряд з автоматичними вимикачами. Він має три положення: «Мережа», «Вимкнено» та «Генератор». До перемикача підключаються три кабелі: від ввідного автомата (мережа), від генератора та до споживачів (домашня мережа). Важливо правильно підключити кабелі, щоб уникнути короткого замикання.
Третій крок — підключення генератора до перемикача. Для цього використовується кабель відповідного перерізу, який з’єднує генератор з перемикачем. Кабель повинен бути гнучким та мати подвійну ізоляцію. Один кінець кабелю підключається до вихідної клеми генератора, а інший — до клеми «Генератор» на перемикачі. Важливо переконатися, що кабель надійно зафіксований у клемних колодках.
Четвертий крок — підключення заземлення. Заземлюючий провід підключається до заземлювальної клеми генератора та до заземлювального контуру. Це захистить від ураження електричним струмом у разі пошкодження ізоляції. Заземлюючий контур можна виготовити самостійно, вкопавши в землю металевий стрижень або кутник на глибину не менше 1,5 метра.
П’ятий крок — перевірка підключення. Перед запуском генератора слід перевірити всі з’єднання на надійність та відсутність короткого замикання. Для цього можна використовувати мультиметр, вимірявши опір між фазою та нулем, а також між фазою та заземленням. Якщо опір близький до нуля, це свідчить про коротке замикання, яке потрібно усунути.
Шостий крок — запуск генератора. Після перевірки підключення можна запускати генератор. Спочатку слід перевести перемикач у положення «Вимкнено», потім запустити генератор і дати йому прогрітися протягом кількох хвилин. Після цього перемикач переводиться в положення «Генератор», і живлення подається на домашню мережу. Важливо стежити за показаннями вольтметра на генераторі, щоб переконатися, що напруга стабільна.
Сьомий крок — перевірка роботи споживачів. Після підключення генератора слід перевірити роботу основних приладів: освітлення, холодильника, насосної станції. Якщо якийсь прилад не працює, потрібно перевірити автоматичні вимикачі в щитку та з’єднання кабелів. Також варто переконатися, що генератор не перевантажений, і його потужності вистачає для живлення всіх підключених приладів.
Восьмий крок — відключення генератора. Після відновлення електропостачання генератор слід відключити. Для цього перемикач переводиться в положення «Вимкнено», генератор вимикається, а потім перемикач переводиться в положення «Мережа». Це унеможливить паралельну роботу генератора та мережі.
Цікавий факт: Перший генератор змінного струму був винайдений у 1882 році Ніколою Теслою. Він працював на принципі обертового магнітного поля, що дозволило створити ефективні та потужні електрогенератори, які використовуються й донині.
Безпека під час підключення та експлуатації
Безпека під час підключення та експлуатації генератора — це питання, яке не можна ігнорувати. Неправильне поводження з електрообладнанням може призвести до ураження електричним струмом, пожежі або пошкодження техніки. Тому перед початком робіт слід ознайомитися з основними правилами безпеки.
По-перше, всі роботи з підключення генератора повинні проводитися при знеструмленій мережі. Перед початком монтажу слід відключити ввідний автомат у щитку та переконатися, що напруга відсутня за допомогою мультиметра. Це унеможливить потрапляння напруги з мережі на генератор під час підключення.
По-друге, генератор повинен бути встановлений на рівній та стійкій поверхні, подалі від легкозаймистих матеріалів. Вихлопні гази генератора містять чадний газ, який може призвести до отруєння. Тому агрегат слід встановлювати на відстані не менше 5 метрів від вікон та дверей житлових приміщень. Якщо генератор встановлюється в закритому приміщенні, необхідно передбачити витяжну вентиляцію.
По-третє, всі з’єднання кабелів повинні бути надійними та ізольованими. Не можна використовувати пошкоджені кабелі або проводи з оголеними жилами. Клемні колодки та ізоляційна стрічка допоможуть уникнути короткого замикання та ураження електричним струмом. Також варто перевірити заземлення генератора, щоб уникнути накопичення статичної електрики.
По-четверте, генератор не можна перевантажувати. Перед підключенням приладів слід переконатися, що їх сумарна потужність не перевищує потужність генератора. Перевантаження може призвести до перегріву обмоток генератора та його виходу з ладу. Також варто уникати різких стрибків навантаження, наприклад, при запуску електродвигунів, які мають високі пускові струми.
По-п’яте, генератор потребує регулярного технічного обслуговування. Перед кожним запуском слід перевіряти рівень масла та палива, а також стан свічок запалювання. Після тривалої роботи генератор потрібно охолодити перед заправкою паливом, щоб уникнути загоряння. Також варто періодично очищати фільтри та перевіряти стан проводки.
По-шосте, не можна залишати генератор без нагляду під час роботи. Навіть якщо агрегат працює стабільно, можуть виникнути непередбачені ситуації, наприклад, перегрів або коротке замикання. Тому важливо стежити за показаннями вольтметра та амперметра на генераторі, а також за роботою підключених приладів.
Нарешті, генератор слід зберігати в сухому та захищеному від вологи місці. Після закінчення роботи агрегат потрібно очистити від пилу та бруду, а також злити залишки палива, якщо генератор не планується використовувати протягом тривалого часу. Це допоможе продовжити термін служби обладнання та уникнути корозії.
Підключення генератора до домашньої мережі — це відповідальний процес, який вимагає уваги до деталей та дотримання правил безпеки. Від правильності монтажу залежить не лише стабільність електропостачання, а й безпека всіх мешканців будинку. Тому, якщо є сумніви у своїх силах, краще звернутися до професіоналів, які зможуть виконати роботу якісно та безпечно.
Однак, якщо дотримуватися всіх рекомендацій та інструкцій, підключити генератор можна й самостійно. Головне — не поспішати, ретельно перевіряти кожен етап роботи та не нехтувати правилами безпеки. У такому разі генератор стане надійним джерелом живлення, яке допоможе пережити будь-які відключення електроенергії без втрат для комфорту та безпеки.
